Miniprese e tubi

MT-KIT

Applicazione

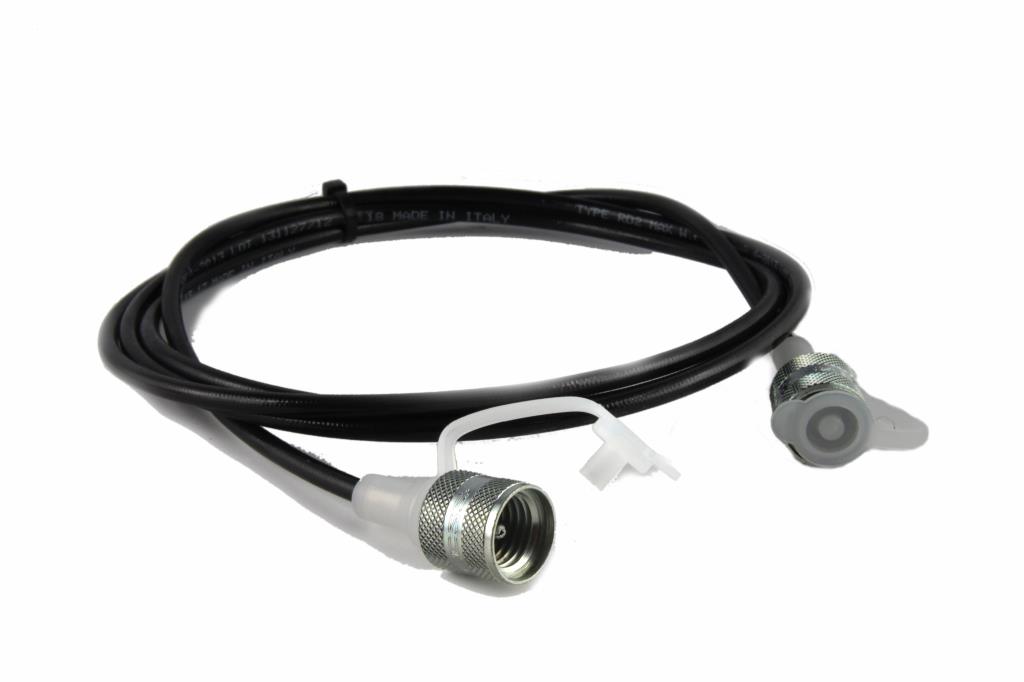

Il kit microtubo completo di raccordi completa in maniera pratica ed efficace la connessione tra miniprese sulla macchina o impianto e strumentazione di controllo.
Adatto per passaggio di oli minerali, idraulici, benzine, olio dei freni.

Descrizione

Microtubo in poliestere termoplastico rinforzato da una treccia in fibra aramidica e ricoperto in poliuretano antiabrasione

Per ordinare: diametro del tubo, Lunghezza, raccordo (A) ed angolazione (B), raccordo (C) ed angolazione (D)

Esercizio

P=PN
Temperatura esercizio -40+100°C

Varianti

dn 2 - 3 - 4
Si possono montare tutti i raccordi disponibili per le nostre miniprese e gli attacchi più comuni. Diritti, a 45°, a 90 gradi

Opzioni prodotto

Misure disponibili

VAR	A	B	C	D	D1	D2	L	P	W
MT2	a richiesta	a richiesta	a richiesta	a richiesta	5	2	a richiesta	630	20
MT3	a richiesta	a richiesta	a richiesta	a richiesta	6	3	a richiesta	500	25
MT4	a richiesta	a richiesta	a richiesta	a richiesta	8	4	a richiesta	500	35

BART S.r.l - Via Pietro Magistretti, 9 - 20128 Milano (Italia) Tel. +39.02.27206577 - Fax +39.02.25902084 - info@bart-e.com
